Этот молчаливый «слуга» не требует жалованья, добровольно отрабатывает сверхурочные часы, предупредителен, вежлив и всегда к вашим услугам. О таком слуге можно только мечтать. Однако эту мечту нетрудно воплотить в жизнь, если у вас есть скромный опыт столярных работ и желание смело взяться за дело. Основные материалы для изготовления этой вешалки оклеенная шпоном ДСП, многослойная фанера и буковые бруски и рейки.
Прежде всего необходимо вырезать из ДСП по указанным в таблице размерам две боковых стенки 4 (рис. 1), учитывая, что угол наклона их к цоколю должен быть равен 10°. Под тем же углом — 1С/ срезают переднюю и заднюю кромки у трех полочек корпуса, которые устанав­ливают параллельно основанию (цоко­лю). Из ДСП вырезают и плиты 1, 2 и 3 цоколя, которые при сборке ук­ладывают одна на дру­гую. Но перед сборкой кромки этих плит сре­зают на скос под углом 45°. Чтобы сделать это, потребуется несколько проходов электрору­банком. Цокольные плиты соединяют друг с другом снизу шурупа­ми, шлифуют и покры­вают лаком.
Раскроив все детали, приступают к сборке корпуса. Соединения выполняют
14
■■САМ», 9'2002
Все детали можно точно вырезать с помо­щью ручной дисковой пилы. Линии реза прямые, поэтому такая работа не соста­вит большого труда.
Детали собирают на плоских шпонках с кле­ем. Преимущество шпонок перед шканта­ми в том, что детали в процессе склеивания можно смещать в некоторых пределах.
На окрашенные боковые стенки можно окончательно установить направляющие для выдвижных ящиков. Когда лак полно­стью высохнет, производят сборку корпу­са, скрепляя струбцинами соединяемые между собой детали.
Для сборки цоколя вырезают три заготов­ки из ДСП, кромки которых скашивают под углом 45°. Наиболее подходящий ин­струмент — электрорубанок с упором.
Перед окрашиванием к боковым стенкам временно крепят роликовые направляю­щие для выдвижных ящиков. Их положе­ние размечают с помощью угольника.
У боковых стенок выдвижных ящиков пе­реднюю и заднюю кромки скашивают под углом 10°. Проще всего это сделать с по­мощью настольной дисковой пилы с по­движной упорной шиной, установленной под необходимым углом.

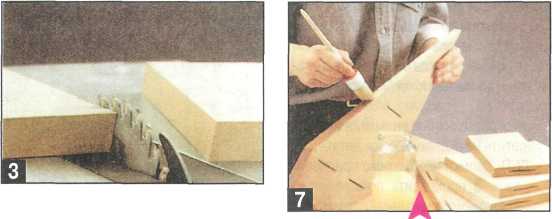

Переднюю и заднюю кромки полок среза ют под углом 10°. Проще всего это еде лать дисковой пилой, установив соответ ствующий угол наклона пильного диска.
Перед окрашиванием панелей из ДСП не­обходимо прокрасить их кромки двухком-понентным полиэфирным лаком (лаком кислотного отверждения). Этот лак нано­сят на кромки деталей в несколько слоев с промежуточной сушкой и шлифованием каждого слоя.

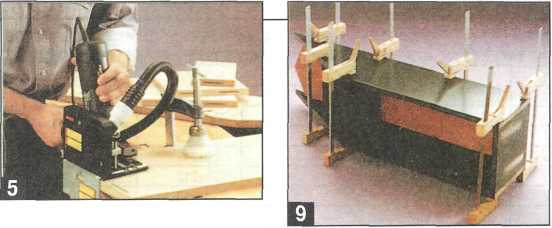

С помощью фрезерной машинки, закреп­ленной в сверлильной стойке, можно лег­ко выбрать в боковых стенках ящиков па­зы шириной 17 мм под роликовые направ­ляющие.

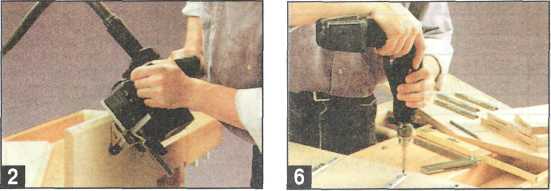

на плоских шпонках с клеем. Такой спо­соб соединения не уступает по прочнос­ти традиционной сборке на круглых шкантах, но значительно проще в испол­нении, так как допускает небольшое смещение деталей друг относительно друга. Одновременно с разметкой и вы­боркой пазов для шпонок на боковых стенках размечают и временно устанав-«САМ», 9'2002 15
Три плиты цоколя соединяют друг с дру­гом шурупами, ввернутыми снизу. Со­бранный цоколь шлифуют и покрывают лаком.
& ДЕЛАЕМ МЕБЕЛЬ

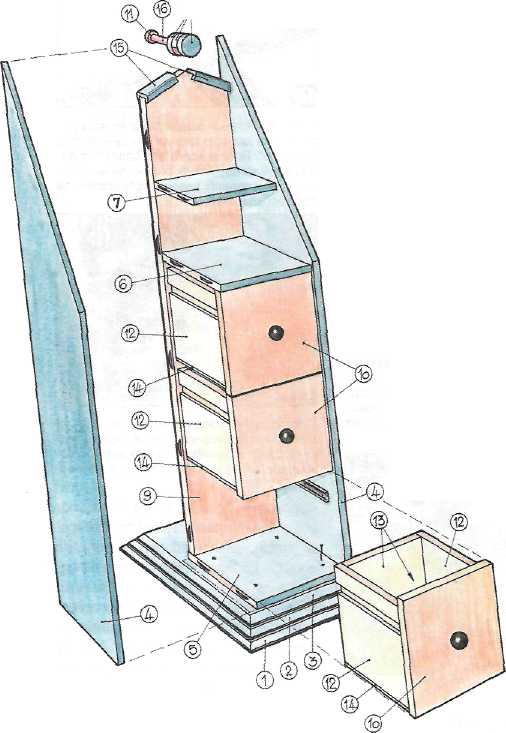

ПЕРЕЧЕНЬ ДЕТАЛЕЙ И НЕОБХОДИМЫХ МАТЕРИАЛОВ
Поз. Кол-во Наименование деталей Размеры, мм Материал
1
1 Плита цоколя
590x390
ДСП {19 мм)
2
1
522x352
-я-
3
1
484x314
-тт-
4
2 Боковые стенки
1094x250
- -
5
1 Нижняя полка
250x212
- -
6
1 Средняя полка
226x212
-„-
7
1 Верхняя полка
118x212
-„-
8
3 Шайбы
060x19
Бук
9
1 Задняя стенка
1000x212
ДСП
10
3 Лицевые панели ящиков
210x205
-„-
11
1 Шайба
040x19
Бук
12
6 Боковые стенки ящиков
245x226
Фанера (15 мм)
13
6 Перед, и задние стенки ящиков
180x168
-„-
14
3 Днища ящиков
235x206
Фанера (5 мм)
15
2 Декоративные накладки
110x30x20
Бук
16
1 Круглый брусок
020x100
Бук
Детали выдвижных ящиков соединяют друг с другом на плоских шпонках с кле­ем. Днище прикрепляют снизу шурупами.
Кроме того: 3 пары роликовых направляющих к выдвижным (0) ящикам длиной 200 мм;
3 мебельные ручки; шурупы; плоские шпонки; клей по дереву.
ливают роликовые направляющие для выдвижных ящиков. Однако перед окра­шиванием деталей корпуса их необходи­мо будет снять.
Все детали окрашивают масляным ла­ком и покрывают восковой мастикой. При этом сначала наносят в два слоя масляный лак, а когда он полностью впи­тается, мягким тампоном наносят воск и полируют.
При окраске особое внимание следует обратить на отделку кромок деталей из ДСП. Кромки необходимо предвари­тельно прокрасить полиэфирным двухкомпонентным лаком. Лак наносят в несколько слоев с промежуточной сушкой и шлифованием кромок мел­кой наждачной бумагой до получения ровной гладкой поверхности. Пропитка двух­компонентным полиэфирным
16 «САМ», 9'2002
Прежде чем вставить выдвижные ящики, необходимо прикрепить корпус к цоколю шурупами.
Кромки лицевых панелей выдвижных ящиков оклеивают узкими полосками бу­кового шпона, приглаживая их горячим утюгом. Пока клей-расплав охлаждается, шпон следует плотно прижимать к поверх­ности кромки.
Свесы наклеенного шпона удаляют плос­ким напильником (но не стамеской!).

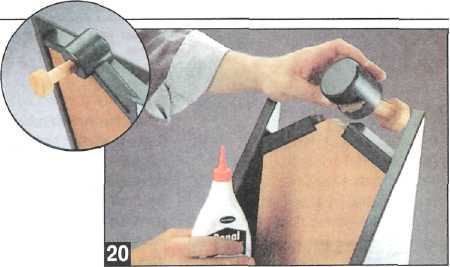

Круглую го­ловку и на­кладки с па­зами прома­зывают клеем и прижимают к скошенным кромкам задней стенки. Когда клей вы­сохнет, можно смело вешать одежду.
Тщательно выверив положение лицевых панелей выдвижных ящиков, в них сверлят отверстия для крепления ручек. К перед­ней стенке ящика одним винтом крепят од­новременно и ручку, и лицевую панель.
лаком — это самый простой способ от­делки кромок панелей из ДСП. Кромки можно также оклеить узкими полосками шпона (например, букового, как и ли­цевые поверхности панелей), хотя та­кой способ отделки и более трудое­мок.
Собранный и окрашенный кор­пус крепят к цоколю четырьмя шурупами, ввинченными сквозь нижнюю полочку. В по­следнюю очередь устанав­ливают на место ролико- , вые направляющие и кре­пят к ним выдвижные ящики (последователь­ность изготовления и сборки ящиков см. на фото 10-16).
САМ», 91 2002

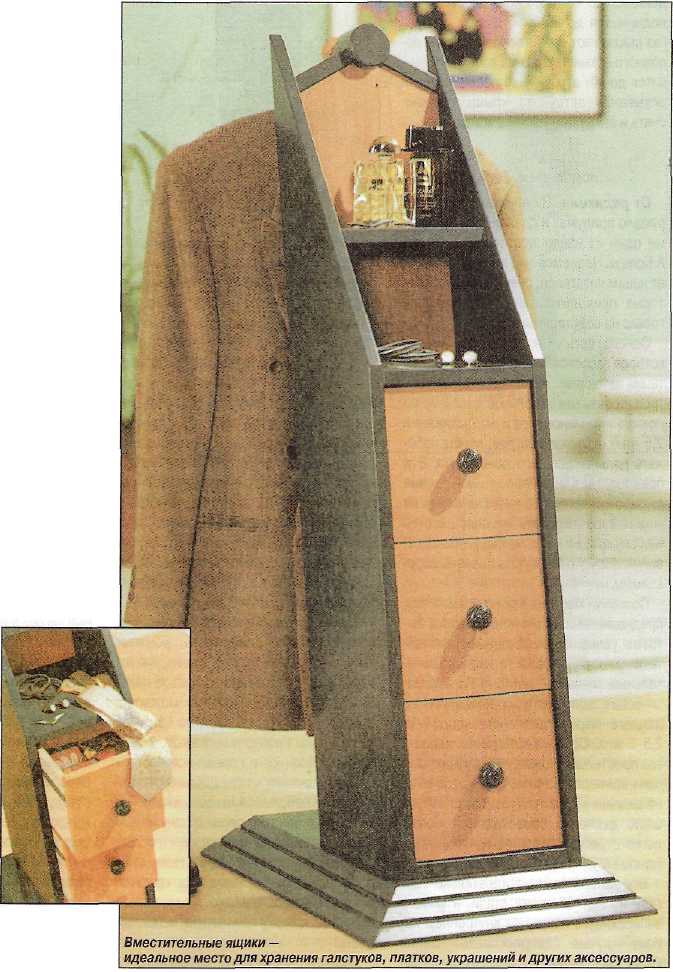

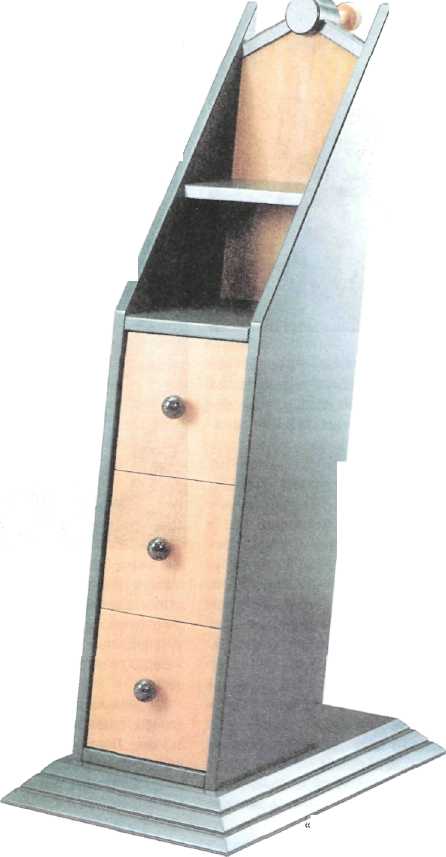

Наклонные боковые стенки и скошенные ступенчатые кромки цоколя придают изделию элегантный и строгий вид.
Круглая головка состоит из трех деталей, которые, прежде чем склеить между со­бой, подгоняют к скосам верхней части задней стенки.
В круглой головке сверлят наклонное от­верстие под брусок 020 мм из бука. Чтобы не повредить поверхность заготовки, под зажимные кулачки подкладывают обрез­ки шпона.
В декоративных накладках, наклеивае­мых на скошенные верхние кромки зад­ней стенки (слева и справа от круглой го­ловки), выбирают паз шириной 19 мм.
